產品概述：
HPS高壓單座調節閥是一種頂導向結構的調節閥,閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍廣。
閥芯導向部分的導向面積大,抗振性好。調節閥配用多彈簧式薄膜執行結構,結構緊湊,輸出力大。
技術參數和性能
閥體
型式:直通單座鑄造球型閥
公稱通徑:25~80mm
公稱壓力:ANSI900、1500、2500、JIS63K
連接型式:法蘭式:FF、RJ
標準按ANSI B16.5;JIS B2201
焊接式:嵌接焊SW(25~80mm)
對接焊BW(80mm)
材料:ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
2.25Cr1.0Mo 5.oCr0.5Mo SCPH21 SCPH61 Ti
上閥蓋:常溫型(P):-5~+230℃
伸長I型(E1):+230~+566℃
備注:工作溫度不準超過各種材料的允許范圍
壓蓋型式:螺栓壓緊式填料:石棉編織填料。
閥內組件
閥芯型式:單座柱塞閥芯
流量特性:等百分比(%)和線性(L)
材料:1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti8Cr17和不銹鋼堆焊司太萊合金。
執行機構
型式:IiA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍:0.04~0.20,0.08~0.24MPa
供氣壓力:0.28,0.30,0.35,0.40MPa,0.26~0.40MPa
氣源接頭:Rc1/4
環境溫度:-30~+70℃
閥作用塑式:氣一開式或氣一關式

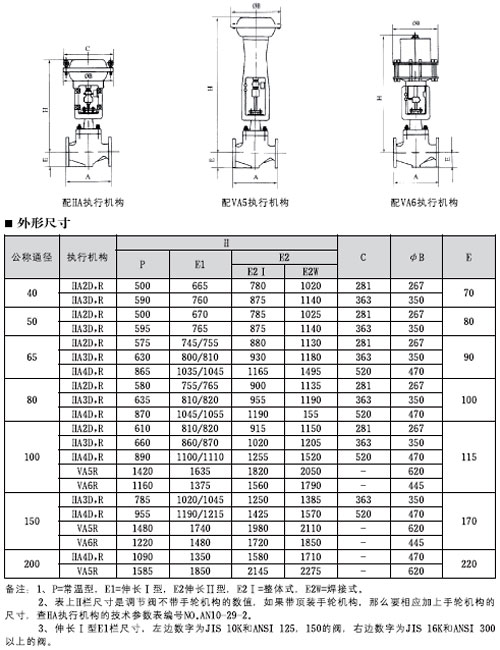

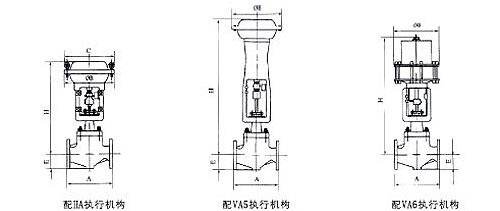

備注:該閥也可配用VA5和VP執行
機構附件:定位器、手輪機構、氣動閥位傳送器
性能
泄漏量:符合標準ANSI B16.104IV級,小于額定Cv的0.01%
回差:1%(帶定位器)
線性:±1%(帶定位器)
可調范圍:50:1 |
